VKT013 - Tekla Structures

1. Tekla Structure làm được những gì trong thực tế?

Tekla Structures là một công cụ mạnh mẽ được sử dụng trong ngành xây dựng và công nghiệp để thiết kế, phân tích và làm việc với các cấu trúc kết cấu phức tạp.

a. Ứng dụng Tekla Structures trong Thiết kế cấu trúc

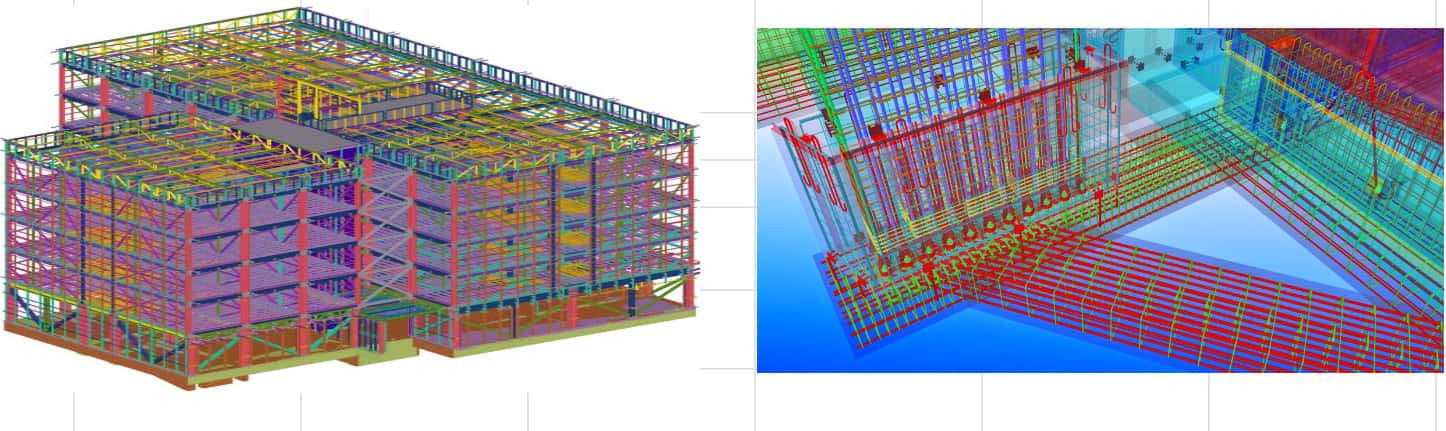

• Tạo ra các mô hình 3D của cấu trúc như các phần bê tông, thép, gỗ và các kim loại khác

• Tạo ra các hình dạng phức tạp, kết nối chi tiết và tạo bản vẽ thiết kế

b. Ứng dụng Tekla Structures trong Tạo bản vẽ thiết kế

•  Bản vẽ bố trí

•  Bản vẽ chi tiết cốt thép

• Bản vẽ kết nối và bản vẽ lắp ráp

c. Ứng dụng Tekla Structures trong Quản lý dự án và liên kết thông tin

• Làm việc nhóm trên cùng một dự án cùng một lúc

• Cung cấp nền tảng để quản lí thông tin

• Theo dõi tiến độ công việc

• Liên kết thông tin với các phần khác nhau của dự án

d. Ứng dụng Tekla Structures vào lĩnh vực hác

• Giúp tối ưu quy trình sản xuất và giảm thiểu lỗi trong giai đoạn sản xuất.

• Đánh giá tính khả thi của cấu trúc và xác định các yếu tố ảnh hưởng đến độ bền và độ cứng của nó.

2. Nội Dung Khóa Học Tekla Structures

-

Chương 1: Giới Thiệu Chung

• Bài 1: Giới thiệu về Tekla Structures và nội dung khóa học

• Bài 2: Cài đặt Tekla Structure

• Bài 3: Tiêu chuẩn, Role, License

• Bài 4: Tạo, lưu, mở mô hình

• Bài 5: Di chuyển trong mô hình: Zoomming, planning, rotating

• Bài 6: Vẽ cấu kiện kết cấu thép: cột, dầm, bản mã, bu lông, đường hàn …

• Bài 7: Vẽ cấu kiện bê tông: móng, cột, dầm, sàn, vách …

• Bài 8: Các chế độ truy bắt điểm (snapping)

• Bài 9: Thanh công cụ lựa chọn (selecting)

• Bài 10: Hệ lưới: tạo mới, chỉnh sửa và tạo khung nhìn

Chương 2: Dựng Chi Tiết Mô Hình (Nhà Thép Định Hình)

• Bài 1: Dựng cấu kiện cột thép (khai báo thông số, vật liệu, hướng, chiều cao …)

• Bài 2: Dựng cấu kiện dầm thép (khai báo thông số, vật liệu, hướng, chiều cao …)

• Bài 3: Sử dụng các lệnh copy, move xây dựng mô hình.

• Bài 4: Sử dụng công cụ cắt, nối (split, combine)

Chương 3: Dựng Chi Tiết Liên Kết

• Bài 1: Dựng liên kết chân cột

• Bài 2: Dựng liên kết giữa dầm với cột

• Bài 3: Dựng liên kết giữa dầm với dầm

• Bài 4: Sử dụng các lệnh copy liên kết

Chương 4: Dựng Kết Cấu Bê Tông Cốt Thép

• Bài 1: Dựng kết cấu móng bê tông, cốt thép cho móng

• Bài 2: Dựng kết cấu dầm, giằng, cốt thép cho dầm, giằng

• Bài 3: Dựng cột, cổ cột bê tông, cốt thép cho cột

• Bài 4: Sử dụng các công cụ cắt nâng cao

Chương 5: Tạo Bản Vẽ Ga (3d, Mặt Bằng, Mặt Đứng, Mặt Cắt)

• Bài 1: Tạo bộ lọc trong model

• Bài 2: Thiết lập đánh số cấu kiện

• Bài 3: Tạo khung tên cho bản vẽ

• Bài 4: Tạo bản vẽ 3d mặt bằng, mặt đứng, mặt cắt

• Bài 5: Thiết lập Dim, text, hiển thị

• Bài 6: Sử dụng Clone copy thuộc tính bản vẽ

Chương 6: Tạo Bản Vẽ Assembly (Bản Vẽ Chi Tiết Cấu Kiện)

• Bài 1: Tạo bản vẽ chi tiết cấu kiện.

• Bài 2: Thiết lập Dim, text, hiển thị

• Bài 3: Sử dụng clone copy thuộc tính bản vẽ assembly

Chương 7: Dựng Chi Tiết Mô Hình (Nhà Thép Tiền Chế)

• Bài 1: Add autocad vào trong Tekla tiến hành dựng mô hình

• Bài 2: Dựng cấu kiện cột thép tổ hợp (thay đổi tiết diện)

• Bài 3: Dựng cấu kiện kèo thép tổ hợp

• Bài 4: Dựng các liên kết cần thiết cho nhà thép tổ hợp

• Bài 5: Hướng dẫn sử dụng PEB tool

Chương 8: Dựng Xà Gồ, Liên Kết Xà Gồ, Giằng Xà Gồ…

• Bài 1: Dựng chi tiết xà gồ thép chữ Z, chữ C.

• Bài 2: Dựng chi tiết liên kết xà gồ, chống xà gồ

• Bài 3: Dựng giằng xà gồ

• Bài 4: Hướng dẫn dựng giằng, cửa trời, giằng cổng…

• Bài 5: Dựng mái tôn

Chương 9: Dựng Sàn Thao Tác, Checker Plate

• Bài 1: Dựng sàn thao tác, checker plate

Chương 10: Dựng Cầu Thang, Lan Can

• Bài 1: Dựng cầu thang, lan can

Chương 11: Tạo Bản Vẽ Ga Cho Nhà Thép Tiền Chế

• Bài 1: Tạo bộ lọc trong model

• Bài 2: Thiết lập đánh số cấu kiện

• Bài 3: Tạo bản vẽ 3d mặt bằng, mặt đứng, mặt cắt

• Bài 4: Sử dụng Dim, text, hiển thị form chuẩn

• Bài 5: Sử dụng Clone copy thuộc tính bản vẽ

Chương 12: Tạo Bản Vẽ Assembly, Đưa Bảng Khối Lượng Vào Bản Vẽ

• Bài 1: Tạo bản vẽ chi tiết cấu kiện.

• Bài 2: Sử dụng Dim, text, hiển thị form chuẩn

• Bài 3: Sử dụng clone copy thuộc tính bản vẽ assembly

Chương 13: Tạo Bản Vẽ Single Part

• Bài 1: Tạo bản vẽ chi tiết bản mã

• Bài 2: Sử dụng Dim, text, hiển thị form chuẩn

• Bài 3: Sử dụng clone copy thuộc tính bản vẽ single part.

Chương 14: In Ấn, Xuất Khối Lượng Cấu Kiện

• Bài 1: In ấn bản vẽ.

• Bài 2: Đặt nét xuất bản vẽ ra cad, pdf.

• Bài 3: Xuất khối lượng cấu kiện.

• Bài 4: Quản lý phase và copy từ model khác

3. Bạn Sẽ Làm Được Những Gì Sau Khóa Học Tekla Structures

-

• Nắm vững kiến thức và thành thạo kỹ năng thiết kế chi tiết kết cấu bản vẽ trên môi trường 3D với phần mềm Tekla Strctures cho các dự án kiến trúc xây dựng

• Nắm vững kiến thức và thành thạo kỹ năng quản lý, xuất hồ sơ bản vẽ gia công chế tạo, bản vẽ lắp dựng, thống kê vật tư và dữ liệu số cho gia công sản xuất CNC

• Có kỹ năng thực chiến trong các dự án thiết kế kết cấu.

4. Khóa Học Tekla Structures Dành Cho

• Sinh viên ngành kiến trúc, kỹ thuật

• Người đã đi làm muốn được trang bị những kiến thức và kỹ năng về Tekla Structures

5. Tài liệu Khóa Học Tekla Structures

• Giáo trình Tekla Structures

• Bài Tập Thực Hành Tekla Structures

• Video bài giảng Tekla Structures

• Video hướng dẫn thực hành Tekla Structures
