Video Hướng Dẫn Tự Học AutoCAD Cơ Bản Đến Nâng Cao Bài 4: Lệnh Vẽ Đường Tròn
Trung Tâm Tin Học Sao Việt giới thiệu bộ video hướng dẫn tự học AutoCAD được xây dựng bài bản nhằm đáp ứng nhu cầu học tập của học viên, giúp học viên có thể hoàn toàn thành thạo phần mềm thiết kế bản vẽ AutoCAD, từ đó ứng dụng tốt vào thực tế các công việc thiết kế và triển khai bản vẽ kỹ thuật như: Cơ khí, nội thất, xây dựng, vv…
Hướng Dẫn Lệnh vẽ đường tròn Trong AutoCAD
Chức năng: vẽ đường tròn theo các quy tắc khác nhau.
Có 5 phương pháp khác nhau để vẽ đường tròn

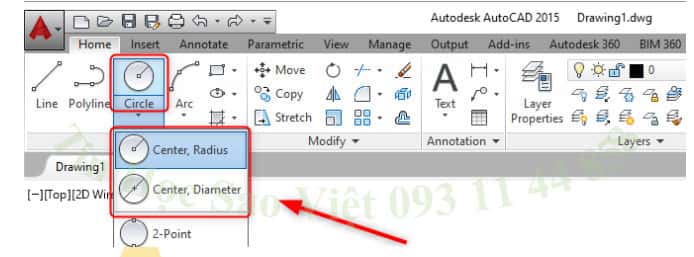

* Tâm và bán kính hoặc đường kính (Center, Radius hoặc Diameter)
Phím tắt: C
Hoặc có thể gọi lệnh trên Toolbars

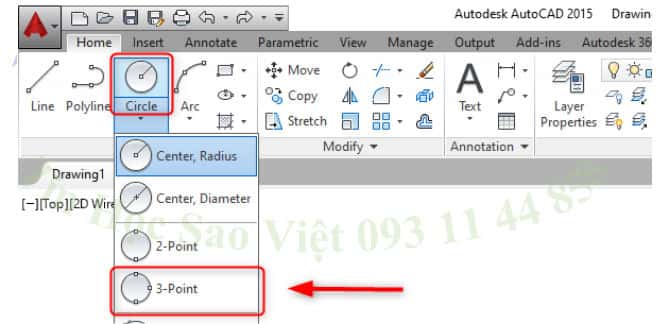

* 3 Point (3P) vẽ đường tròn đi qua 3 điểm
Phím tắt: C
Specify center Point for circle or [3P/2P/Ttr]:
Tại dòng nhắc này ta gõ 3P
Hoặc có thể gọi lệnh trên Toolbars

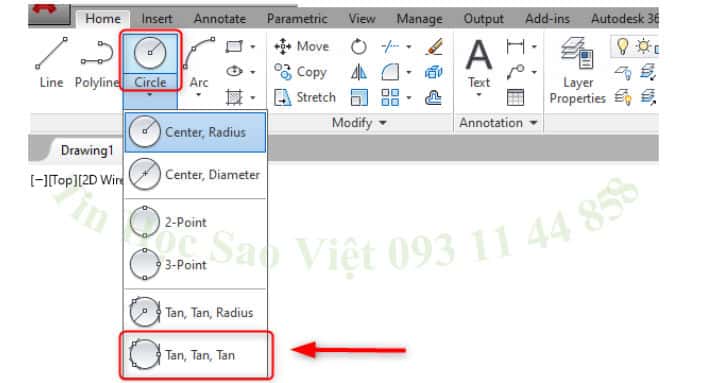

* Ngoài phương pháp nhập qua 3 điểm như trên ta có thể dùng Menu (Draw\ Circle) để dùng
phương pháp TAN, TAN, TAN để vẽ đường tròn tiểu xúc với 3 đối tượng.
Hoặc có thể gọi lệnh trên Toolbars
Specify center Point for circle or [3P/2P/Ttr]:
Tại dòng nhắc này ta gõ 2P
Hoặc có thể gọi lệnh trên Toolbars

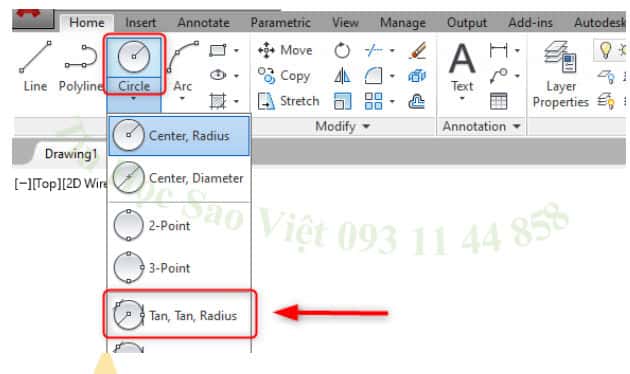

* Đường tròn tiếp xúc 2 đối tượng và có bán kính R (TTR)
Phím tắt: C
Specify center Point for circle or [3P/2P/Ttr]:
Tại dòng nhắc này ta gõ TTR Hoặc có thể gọi lệnh trên Toolbars
Hướng Dẫn Lệnh vẽ cung tròn Trong AutoCAD
Chức năng: vẽ cung tròn theo các quy tắc khác nhau.
Phím tắt: ARC
-
3 Point: Qua 3 điểm
-
Start, Center, End: Điểm đầu, điểm tâm, điểm cuối
-
Start, Center, Angle: Điểm đầu, điểm tâm, góc ở tâm
-
Start, Center, Length: Điểm đầu, điểm tâm, góc ở tâm
-
Start, End, Angle: Điểm đầu, điểm tâm, góc ở tâm
-
Start, End, Direction: Điểm đầu, điểm cuối, hướng
-
Start, End, Radius: Điểm đầu, điểm cuối, hướng
-
Center, Start, End: Điểm đầu, điểm cuối, bán kính
-
Center, Start, Angle: Tâm, điểm đầu, điểm cuối
-
Center, Start, Length: Tâm, điểm đầu, độ dài dây cung
-
Continue: Cung liên tiếp.
Xem tài liệu: Khóa học Autocad
Video Hướng Dẫn Tự Học AutoCAD Bài 3: Lệnh Vẽ Đường Tròn
Xem lại: Video Hướng Dẫn Tự Học AutoCAD Cơ Bản - Bài 3: Lệnh Vẽ Đường Thẳng LINE
Trên đây là Video hướng dẫn bài 4 trong Khóa Học AutoCAD tại Trung Tâm Tin Học Sao Việt, hi vọng bạn sẽ thực hiện tốt các thao tác như trong hướng dẫn. Từ đó có nền tảng để tiếp tục với các bài sau. chúc các bạn thành công!
